超声波金属焊接铜线-昆山恒友音达

2024-08-21

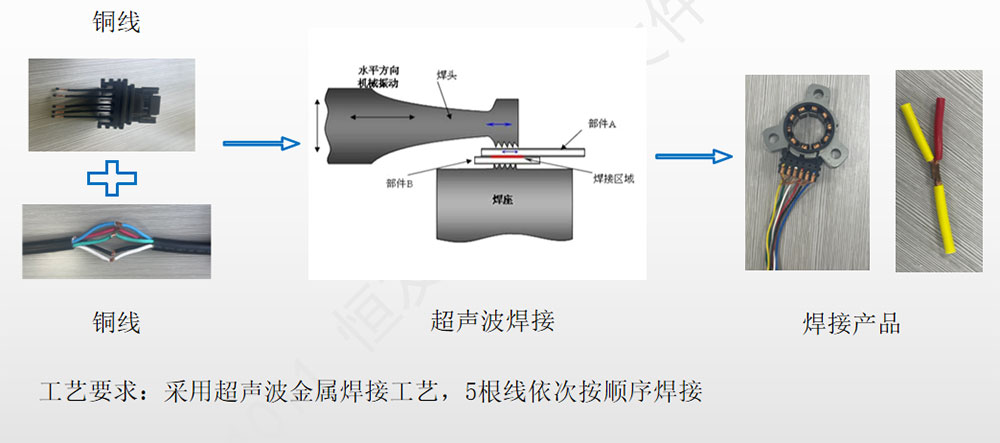

工艺要求：将铜线材采用超音波焊接

样品材质：铜线/铜线

焊接后要求：

超声波金属焊接原理

超声波金属焊接原理

超声波发生器将工业用220V、50-60HZ电源转化成20KHZ高频高压交流电能，通过换能器内部的压电陶瓷片转换为机械振动能。超声波金属焊接工艺是介于冷压焊和摩擦焊之间的一种工艺，其利用的是高频机械振动产生的高密度能量。焊接时，焊头机械振动平行于工件表面，垂直工件表面方向施以适当压力，同时叠加着高频振动的剪切力，当剪切力超过焊接材料屈服极限时，工件接触表面部分区域开始发生滑移，这个剪切力在焊接过程中以每秒20000次的频率不断改变方向，破碎并清除工件表面的氧化物，纯净金属表面开始呈多点状接触且不断扩大到整个焊接区域，同时在接触面发生分子扩散，金属再结晶生成细晶粒组织结构并呈现金属冷变形的特性。

1、超声波金属焊接，是材料与材料的晶相结合，无增加附加焊接材料，具有非常好的导电性和导热性，电阻系数极低，近乎于零。
2、金属超声波焊机可进行点焊、连续焊，焊接速度非常快。
3、超声波金属焊接不需要任何助焊剂、气体、焊料。
4、超声波金属焊接压力小，能耗低，且能焊接异种金属材料，例如铜焊接铝，镍片和铜片焊接。
5、超声波金属焊接无火花、迅速、安全且环保。
6、易于实现电气控制，能很好对焊接压力和焊接位置进行控制，从而达到高精度的焊接效果。
