新能源汽车信号采集线超音波金属焊接

2025-06-19

客户要求:

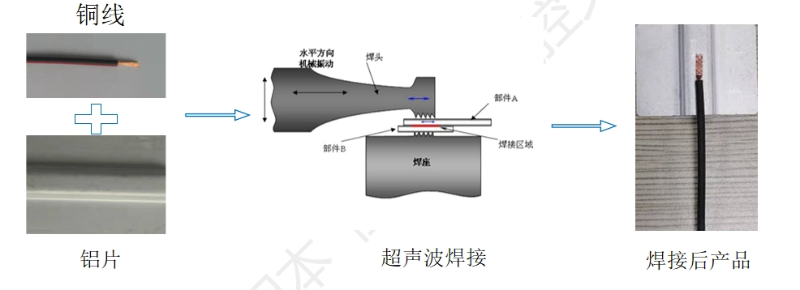

微信截图_20250619105705

工艺要求:采用超声波金属焊接工艺,把0.35平方的铜线焊接在厚度 0.6 MM的铝片上。

焊接要求:
1.焊接长度 3.7MM
2.宽度 1.2MM
3.水平拉力大于55N
4.剥离力大于11N
5.铜线与铝片焊接处不能虚焊假焊
6.铜线线束不能断裂
7.外观不能发黑发白

推荐使用设备:

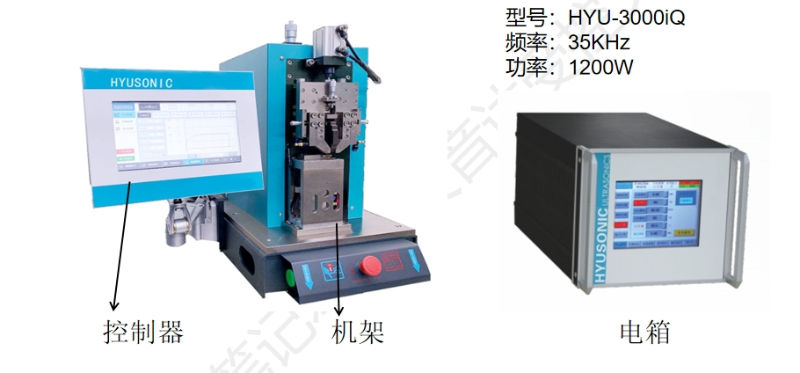

微信截图_20250619110122

超声波金属焊接机iQ系列功能特色:

1.数位式超声波系统,高强度刚性结构设计
2.可设定密码登录权限,中英文语言选择
3.六种焊接模式:时间、能量、最大功率、绝对距离、相对距离、接地侦测
4.四种触发模式:时间、压力、位置、功率
5.品质管控:
·焊接曲线图实时显示时间、行程、压力、功率实时数据;
·实时监控设定时间、行程、能量、功率,压力上下限,超过上下限时机器自动识别或报警;
·彩色触摸屏控制及显示,所有参数实时显示并记录储存且可用USB移出到电脑端。
6.振幅10%-100%可调,可设定振落及预振功能
7.频率自动追踪,电子式压力测量装置
8.IO监测,通过网络连接以太网服务(可选),焊接配方预设值储存及调出
9.超高效率振动子及硬节式钛增幅器(拥有优化之谐振系统及机电转换效率95%以上的振动子)
10.数字式多段压力,多段振幅控制

超声波金属焊接机的优势:

1、超声波金属焊接,是材料与材料的晶相结合,无增加附加焊接材料,具有非常好的导电性和导热性,电阻系数极低,近乎于零。
2、金属超声波焊机可进行点焊、连续焊,焊接速度非常快。
3、超声波金属焊接不需要任何助焊剂、气体、焊料。
4、超声波金属焊接压力小,能耗低,且能焊接异种金属材料,例如铜焊接铝,镍片和铜片焊接。
5、超声波金属焊接无火花、迅速、安全且环保。
6、易于实现电气控制,能很好对焊接压力和焊接位置进行控制,从而达到高精度的焊接效果。
