超声波焊接机的原理是什么?

2025-06-06

-超声波焊接机原理

超声波焊接是一种高科技,一切热熔性塑料制品皆可应用。不需加溶剂、粘接剂或其他辅助品。提高生产效率、降低成本、提高产品质量及生产安全。

超声波焊接,它是通过超声波电箱将市电AC(190-240V,50/60Hz)转变为高频高压信号,在通过换能系统把信号转换为高频机械振动,作用于塑料制品上,使两个塑料制品之间产生的高速摩擦,温度上升,当温度达到制品本身熔点时,使制品接口迅速熔化,同时该制品在一定的压力下冷却定形,从而达到完美焊接。

超声波焊接机厂家

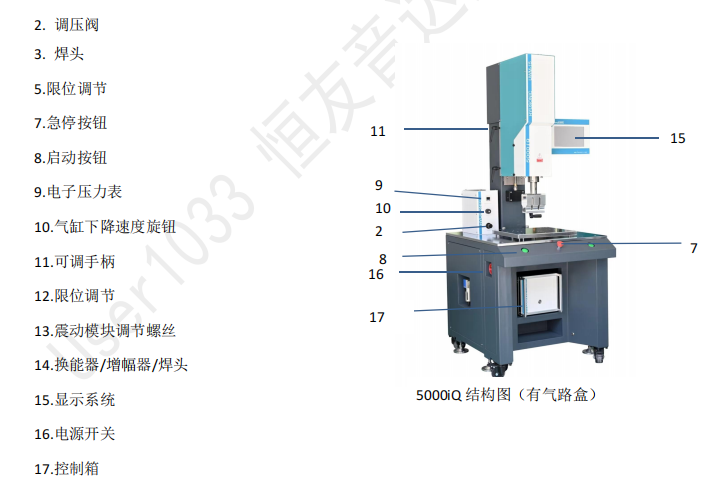

-超音波焊接系统是由超声波产生器电箱与机架与控制器所组成的分体式超音波焊接系统


-我们的设备设计具有结构紧凑及易于安装,操作简便及方便维修的优点

-本系统采用高性能数位式超音波电箱,结合高效能的超音波换能器与钛合金的增幅器,超音波输出功率为800W-5000W,频率为15kHz--40kHz,装配有精确性极佳的系统专用控制器,用于控制焊接过程的各种参数的精确控制超音波焊接机架

机架装配有高质量的线性滑轨,保证了焊头运动时的稳定性与重复性,独特的焊头节点支撑架设计,能够确保焊头组件在工作中的钢性,进而达到最可靠及高质量的焊接效果。

超声波焊接流程如下图:


[电能输入]
  │
  ▼
[发生器] (20-40kHz高频电信号)
  │
  ▼
[换能器] (压电陶瓷:电能→机械振动)
  │
  ▼
[变幅杆] (振幅放大1.5-3倍)
  │
  ▼
[焊头] (钛合金/铝合金,传递振动)
  │
  ▼
┌───────────────────┐
│ 上工件 → 导能筋(三角形凸起)   │
│       ▼ 高频摩擦生热(熔融区)│
│ 下工件 → 平整接触面          │
└───────────────────┘
  │
  ▼
[保压冷却] → [分子链纠缠固化] → [焊接完成]
