超声波金属焊接机原理

2025-06-13

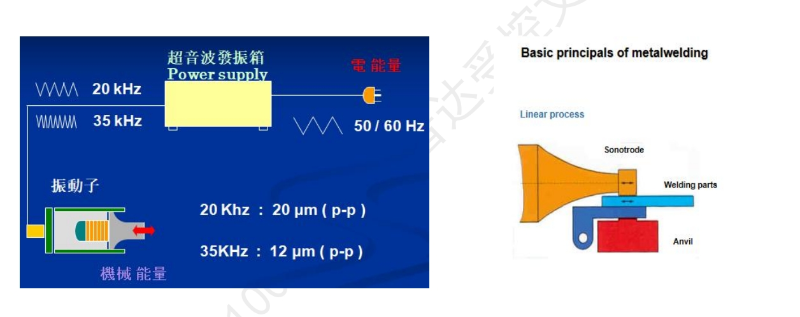

超声波发生器将工业用220V、50-60HZ电源转化成35KHZ高频高压交流电能,通过换能器内部的压电陶瓷片转换为机械振动能。超声波金属焊接工艺是介于冷压焊和摩擦焊之间的一种工艺,其利用的是高频机械振动产生的高密度能量。

超声波金属焊接

焊接时,焊头机械振动平行于工件表面,垂直工件表面方向施以适当压力,同时叠加着高频振动的剪切力,当剪切力超过焊接材料屈服极限时,工件接触表面部分区域开始发生滑移,这个剪切力在焊接过程中以每秒35000次的频率不断改变方向,破碎并清除工件表面的氧化物,纯净金属表面开始呈多点状接触且不断扩大到整个焊接区域,同时在接触面发生分子扩散,金属再结晶生成细晶粒组织结构并呈现金属冷变形的特性。

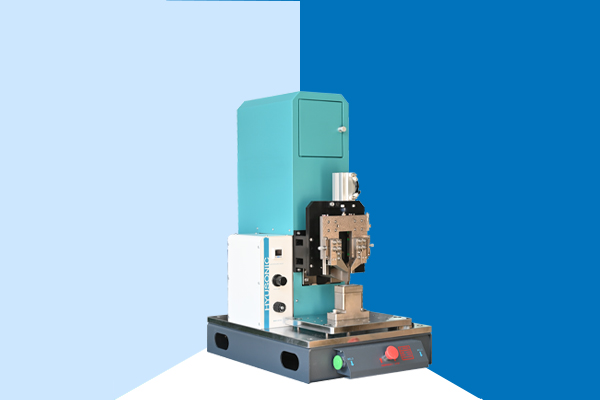

超声波金属焊接机厂家


超声波焊接机HYU-iQ系列功能介绍


1.可设定密码登录权限,中英文语言选择
2.六种焊接模式:时间、能量、最大功率、绝对距离、相对距离、切割模
3.四种触发条件:时间、压力、位置、功率。
4.焊接曲线图实时显示时间、行程、压力、功率实时数据。
5.可设定时间、行程、能量、功率上下限,超过上下限时机器自动识别或报警。
6.彩色触摸屏控制及显示,所有参数实时显示并记录储存且可用USB移出到电脑
7.振幅10%-100%可调,可设定振落及预振功能
8.频率自动追踪,电子式压力测量装置,IO监测,焊接配方预设值储存及调出
9.超高效率振动子及硬节式钛增幅器 (拥有优化之谐振系统及机电转换效率95%以
上的振动子)。
10.多段振幅,多段压力控制,压力超限自动提示。
11.选配功能:通过网络连接以太网服务,扫码上传,通讯上位机或连接MES
