超声波焊接中的能量导向器是什么？

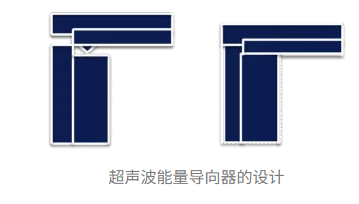

超声波能量导向器是一种精密设计的焊接部件，在接合面上带有三角形/梯形/半圆形突起。它利用应力集中效应聚焦超声波能量，实现可控的热塑性熔接。关键参数（高度 0.1–1 毫米， 角度 45°–60°， 布局) 需要基于材料流变性、部件几何形状和工艺动力学进行优化。目标是创建一个小而集中的熔化区，以便在极短的时间内实现牢固的焊接。这种设计对于在大规模生产中实现一致可靠的焊接质量至关重要。

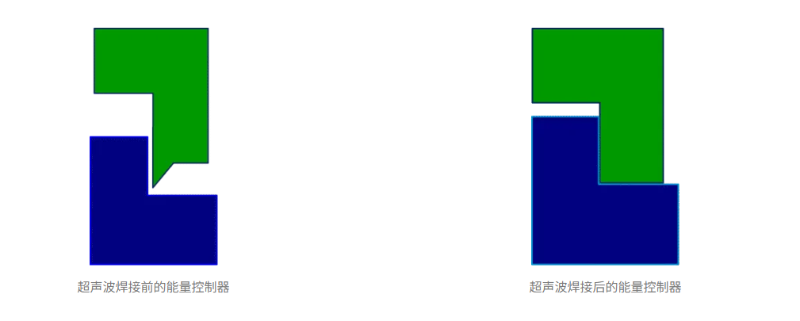

超声波焊接中的能量导向器是两个焊接件之间焊接表面上的凸起部分。该凸起的设计对于焊接的成功至关重要。

能量导向凸起的角度通常在45°至120°之间。角度越小，焊接所需的超声波能量越小。它通常用于半结晶性塑料（例如PE、PA、PP和PPS）以及熔点较高的非结晶性塑料（例如PC和PSU）。角度越大，越适用于易于焊接的树脂（例如ABS、PMMA和PS等非结晶性塑料）。

例如，许多工程师会问： ABS 或 PC 的最佳能量导向器尺寸是多少？ 虽然 ABS 允许更大的角度（90°–120°），但 PP 等半结晶材料通常需要更尖锐的尖端（45°–60°）才能有效吸收能量。 这些指导原则基于材料的熔化行为；半结晶材料的熔化范围较窄，需要更集中的能量输入来启动熔化，而非结晶塑料的熔化则更为缓慢。

能量导向器高度的尺寸优化至关重要，因为： 1、能量集中机制。 在角度一定的情况下，增加高度会使体积增大，从而降低接头界面处的能量集中度和超声波能量传输的效率。 2.熔体体积控制。 导向器的高度直接决定了流入接头的熔融塑料的体积。导向器过高会导致过多的飞边，而导向器过低则可能无法提供足够的材料来完成焊接。 因此，必须仔细平衡最佳高度，以确保完全接合而不会造成混乱。
材料具体考虑因素

指定的尺寸范围旨在适应塑料材料的不同熔化特性，并保持最佳的能量导向质量，以实现高效焊接。 这意味着没有放之四海而皆准的解决方案；每种材料和接头设计都需要进行具体的分析和测试，才能找到最佳参数。材料厚度和零件公差等因素也会影响最终的设计选择。

几何能量聚焦
超声波振动将应力集中在能量导向器的尖端/边缘（横截面积小、曲率高），从而提高局部能量密度，使其高于周围区域。这种几何应力集中是能量导向器有效性的根本原理。

提高能源效率
最大限度地减少能量向非焊接区域扩散，将 80% 以上的超声波能量聚焦在界面处，以缩短焊接时间（0.5-2 秒）。 这不仅提高了生产速度，而且还降低了塑料部件的整体热应力，有助于保持材料的结构完整性。

材料和工艺适应性
对于不同塑料（例如 PA/PP），将导向器置于高熔点侧，以补偿熔点差异。通过确保初始能量传递，适应粗糙表面/公差，降低对装配精度的依赖。 这种灵活性是能量控制器在工业应用中如此受欢迎的主要原因，因为在工业应用中，完美的零件与零件之间的配合并不总是可行的。

接头强度和密封性
集中熔化使接头抗拉强度达到母材的80%至90%，确保气密密封。这使得能量导向焊接成为塑料外壳、电子外壳和防水组件的理想选择。 精心设计的能量导向器产生的均匀熔体流动可最大限度地减少气穴和空隙，而气穴和空隙是造成接头脆弱的常见原因。

缺陷控制

优化的导向器高度（≤0.5mm）配合美观的接缝，控制熔体流动，减少溢料，提高外观合格率。 通过精确控制熔体体积和流量，能量控制器有助于防止溢料挤压到零件的可见表面，这对于外观与功能同样重要的产品至关重要。

电子： 对于 PP+ABS焊接 手机外壳和电池盒等薄壁结构（厚度≤1.5mm）的焊接中，能量引导器可确保快速密封。能量引导器的精度对于防止焊接过程中损坏敏感的内部元件至关重要。

医疗器械： In PVC焊接 在注射器和透析器中，能量控制器精确控制熔体体积，防止材料降解产生有害物质。这确保了最终产品的无菌性和生物相容性，这是医疗领域不可或缺的要求。

汽车行业： 对于 PC焊接 仪表板和车灯等部件的能量导向设计适用于曲面焊接，增强了接头的抗振性。这对于必须承受车辆运行环境中恶劣条件和振动的部件至关重要。

消费品： 对于塑料水壶或咖啡机等家用电器，能量控制器用于焊接塑料水箱和外壳，确保它们防水且耐用，适合日常使用。
